TE-(III）型活性炭脱硫剂
名称：活性炭脱硫剂
型号：TE-(II)
包装：袋装
净重：20KG／袋、40KG／袋
防水、防滚、防压
一、用途及性能：TE-(III）型活性炭主要用于各种水煤气、焦炉气、天然气、化工业原料气，烟道气体的各种硫化物的净化，特别是对H2S具有独特的高精度净化效果，并且无环境污染，能再生使用，通过再生可回收高纯度的单质硫磺。
二、主要技术参数：
生产的脱硫列产品。
三、物理性质及物点：

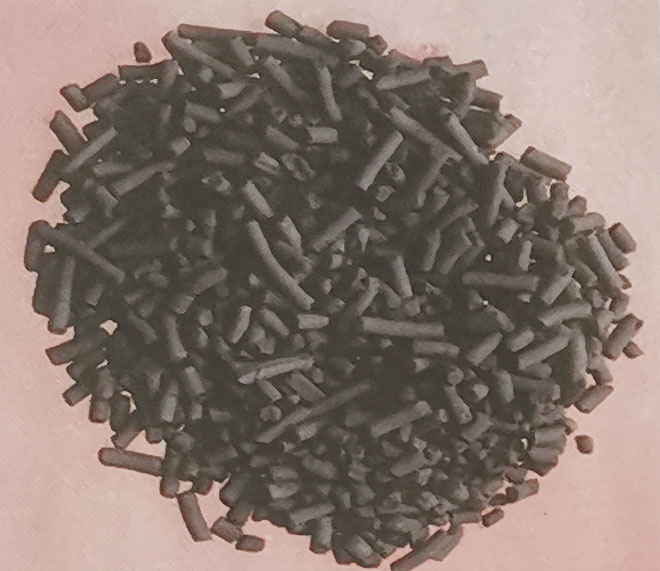

TE-(II）型活性碳为圆柱固体颗粒，外观为暗黑色，全部采用优原料并加一定粘合剂、助催化剂经过筛选、配料、粉碎、成型、干燥、炭化、活化等一系列精加工而成。该产品具有活性高、孔隙率大、硫容量大、脱硫效率高、机械强度好、耐水性好、床层阻力小、易再生，高温、高压下不易粉化等特点，广泛应用于各行业的气相脱硫。
四、脱硫基本原理
1、气体中H2S和少量的02受活性炭表面的催化作用，在常温、常压条件下发生
下列反应：
2H2S+O2-2H2O+2S
反应生成水顺气流带走，生成的单质硫被活性炭吸附，从面达到脱除H2S的目的。
2、对气体中有机硫的脱除
COS占有机硫的96％以上，COS在室温下先被活性炭水解，生成H2S，然后以H2S 的脱除原理除去，反应如下：
COS+H20-H2S+CO2 2H2S+O2 H2O+2S
根据活性炭的气相脱硫机理证明：活性耐炭质量的优劣，主要是由孔隙率、比表面积的大小和表面活性的强弱来决定的。
3、再生
因活性炭脱硫后，活性炭吸附的是单质硫，根据单质硫的理化特性和活性炭的吸附与解吸基本原理，向活性炭层通无氧高温气流，使活性炭与单质硫同时都加热，当温度升高到325℃以上时，硫被熔化成液体状态或气态而从活性炭孔隙中被解吸出来，随过热蒸汽带出活性炭床外，被送入水冷却槽，硫被冷却成固体而沉于槽底，气流越过冷却水面放空。活性炭再生继续使用，硫被回收。根据以上再生基本原事得知，再生用过热蒸汽在600℃范围内，温度越高越好，再生时间、费用、效率都与温度有直接关系。根据活性炭的脱硫与再生基本原理得知：利用活性炭脱除气体中硫化物的方法，是一种经济简便无一次环境污染，利国利民，节约能源的理想方法。
五、应用工艺条件要求
该产品在实际应用时，一切工艺条件须满足以下要求，方可正常使用而达到理想效果。如某条件达不到要求，可采取特殊措施达到。
1、空速：300 2000h-1（一般情况下）城市煤气应用为≤100h-1
2、25-100℃（32-52℃)
3、硫化物及氧含量比值：1:2以上。
4、相对湿度：≥70%（但不带液态水进入活性炭床层）
5、压力；≤6Mpa
6、线速度：≤0.1m/s城市煤气应为0.01-0.05m/s
7、装填方法：装填前须先过筛，除去因搬运储存时产生的粉尘。装填时不准从上口直接倒入，活性炭应在炭层表面均匀散开，防止气体偏流，使活性炭不能同时全部发挥作用。装填后，投运前，应放空吹出空气及除去炭粒表面粘附的炭粉，防止炭粉吹至下工段而影响生产。
8、有效脱硫床层高径比：1.5-2.5活性碳。
9、气体中酸碱性要求：如该气体中不含碱性气体成份（如NH3)，请用浸碱活性炭。
六、注意事项
1、运输
注意防止与坚硬物质混装而造成大量的振动摩擦，以减少炭粒破碎，影响使用。
2、 储存
应存储与阴凉干燥处，防止包装内外袋破裂，与外界直接接触，降低吸附H2S的能力和使用效果。
3、严禁水泡
该产品属多孔性吸附剂，所以在运输、储存和使用过程中，都要防止水浸，因水浸后，大量水充满活性炭孔隙，使活性碳失去作用。
4、防止焦油类物南
在生产运行中，应禁止焦油类物质带入活性炭床，因活性炭粒表面粘满此类物质后，填塞活性炭孔隙通道，使其失去作用。所以，当气体进入活性炭床前时，如含有焦油类物质，应增设除焦油装置，保证活性炭正常使用。
5、防火
储存或运输时，防止与火源直接接触，以防着火。
